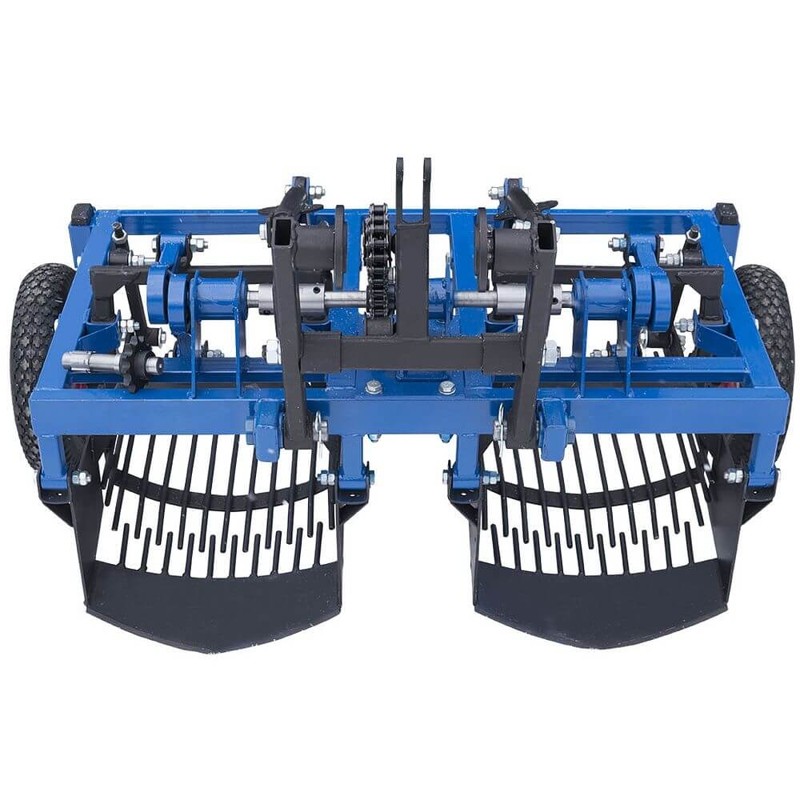

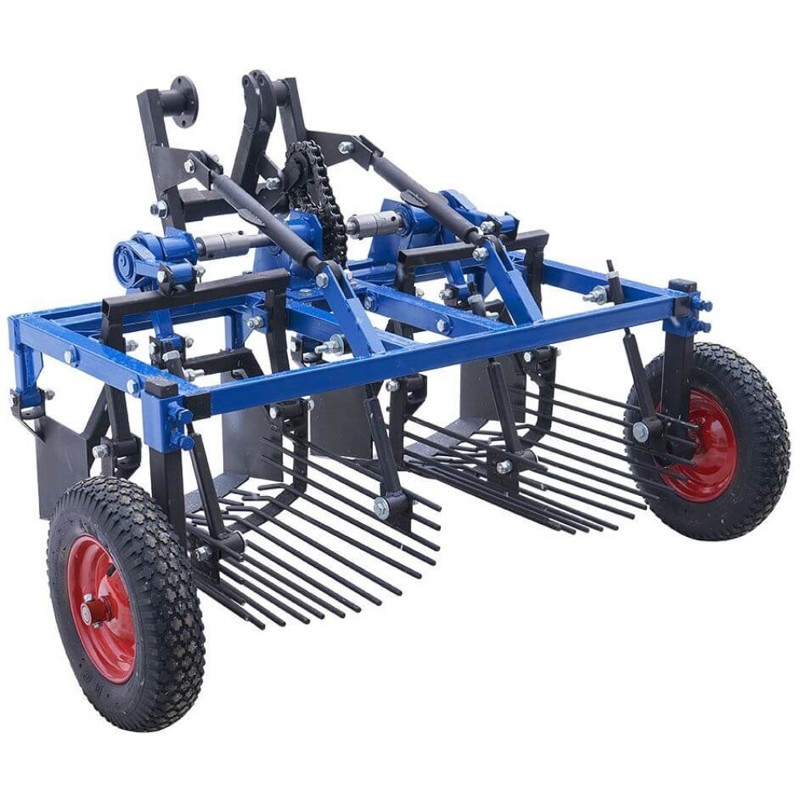

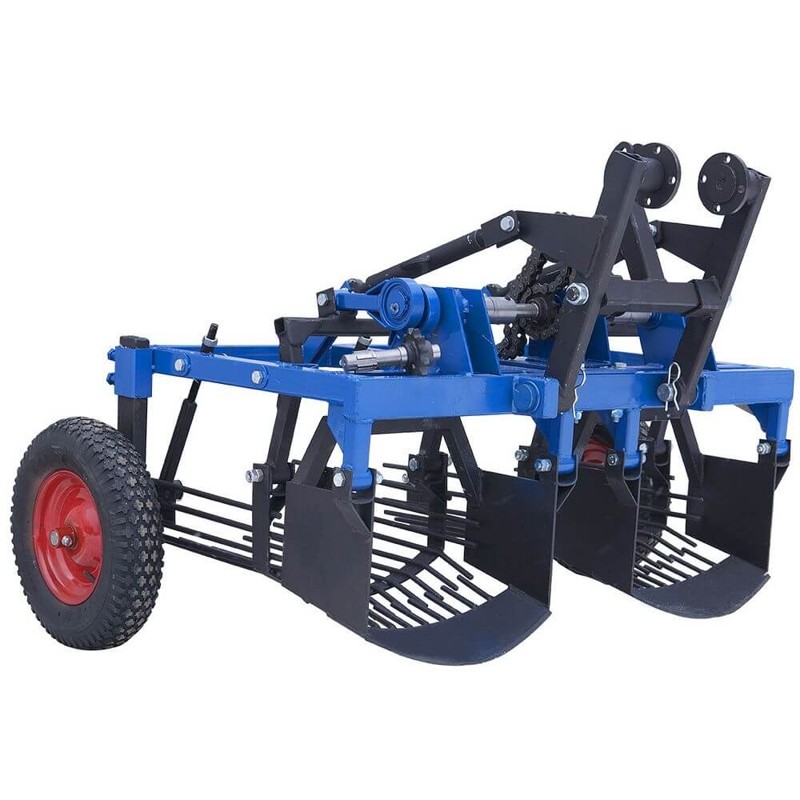

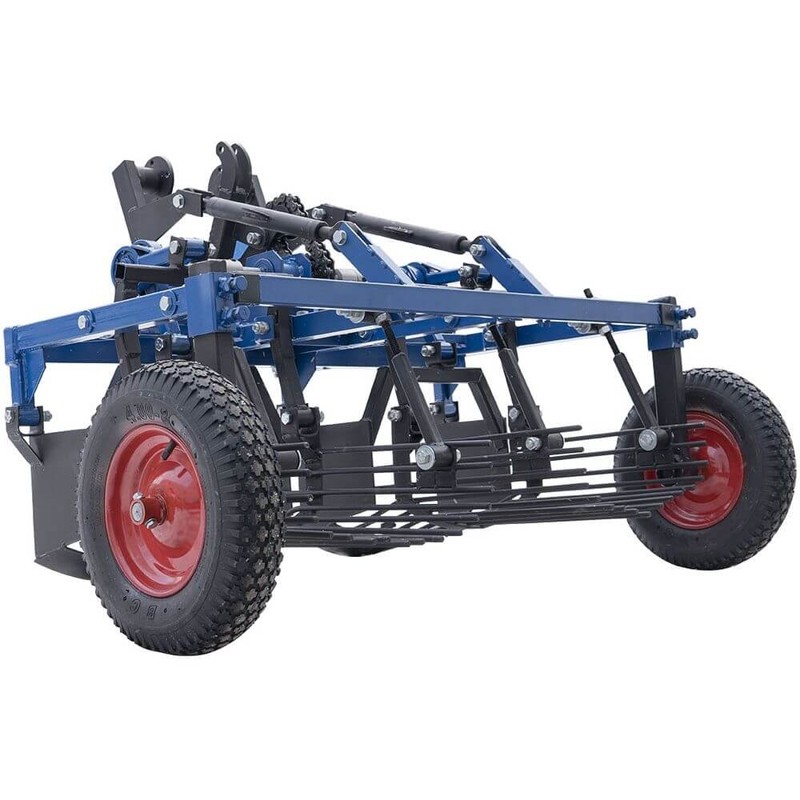

Вібраційна картоплекопалка двохрядна до мототрактора КК19

Дворядний картоплекопач
є модифікацією дворядного картоплекопача з триточковим причіпним вузлом. Ця модель призначена для використання з мототрактором «Скаут» Т-18. При розробці за основу був взятий двоексцентриковий картоплекопач. Це дозволило розробити новий виріб на основі перевірених часом конструкторських рішень.
Перевагою дворядного картоплекопача, порівняно з однорядним, є підвищена продуктивність роботи і зниження питомої витрати палива під час збиранні картоплі.
Принцип роботи
Дворядний картоплекопач приводиться в дію за допомогою ланцюгової передачі від редуктора приводу грунтофрези. Підключення здійснюється шляхом заміни штатних комплектуючих та встановлення валу і зірочки, що входять до комплекту картоплекопача.
У конструкції дворядного картоплекопача можна виділити наступні елементи:
рама;
натяжні талрепи;
2 активних ножі;
2 грохоти;
натягувач ланцюга;
причіпний пристрій оригінальної конструкції;
опорні колеса;
змінний комплект (вал + зірка);
приводний ланцюг;
верхній вал в зборі (ексцентрики, зірочка, вал, підшипники).
Просторовий каркас рами картоплекопача виготовлений із сталевого профілю, перетином 40 мм на 40 мм, товщина стінки – 2 мм.
Застосування перемичок і підсилювачів забезпечує необхідну міцність і надійність виробу. Також конструкція рами має дві спеціальні тяги – талрепи.

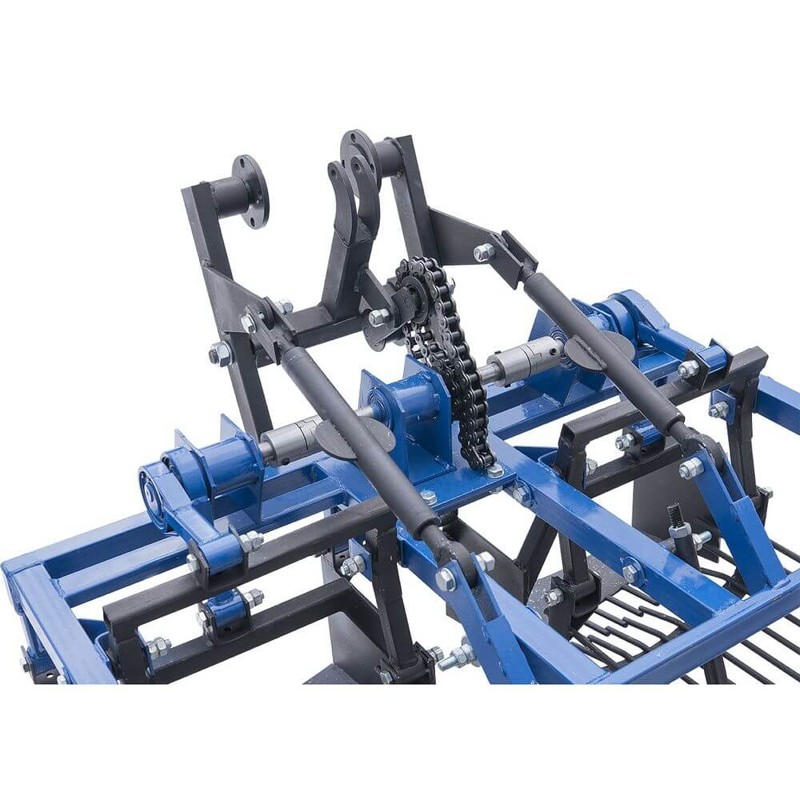

Причіпний пристрій спеціально розроблено для встановлення і підключення замість частини редуктора приводу фрези.
Має оригінальну триточкову форму. Фіксація відбувається за допомогою центрального кріплення, а також двох бокових фланців.
Регулювання глибини викопування здійснюється завдяки двом талрепам і опорним колесам.
Є можливість регулювання кута атаки. Опорні колеса кріпляться за допомогою болтових з’єднань, що дає можливість регулювати висоту розташування картоплекопача відносно ґрунту.
Габаритні розміри картоплекопача:
висота – 775 мм;
ширина – 1380 мм;
довжина – 1100 мм;
вага виробу – 104 кг.
Перед відправкою товару обов’язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
