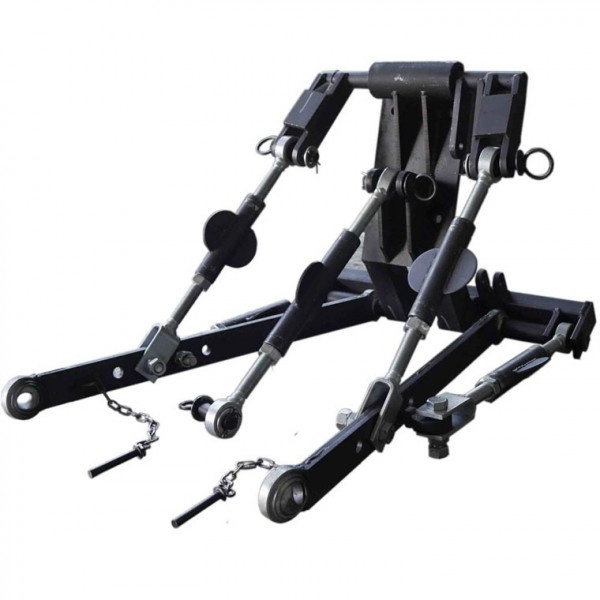

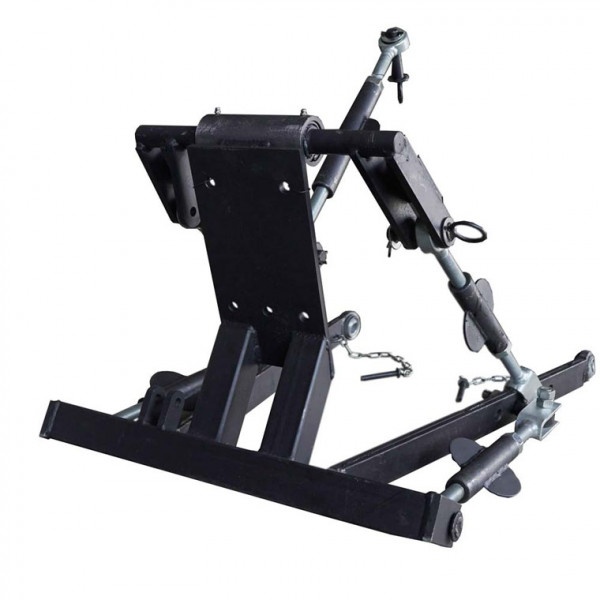

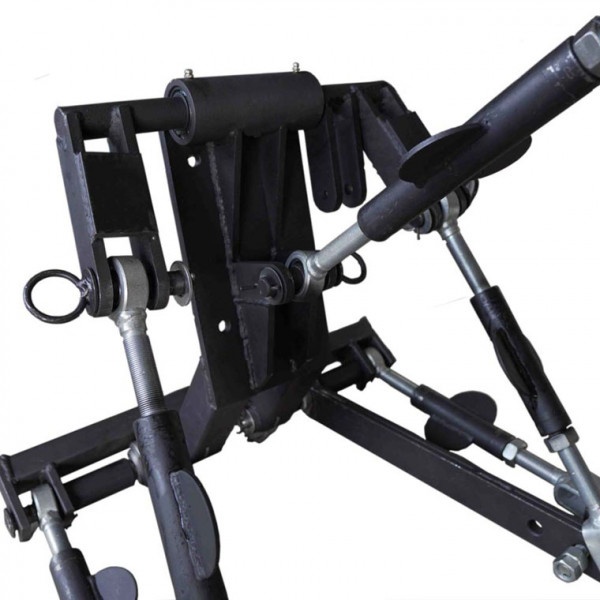

Навісна система на 3 точки для мототрактора призначена для переобладнання заводських мототракторів з одноточковим причіпним вузлом. Встановлення цієї системи значно розширює перелік навісного обладнання, що можна агрегатувати, та дозволяє точніше налаштовувати його роботу.
Переваги навісної системи
- Універсальність – сумісна з більшістю мототракторів завдяки можливості встановлення на коробку передач.
- Стійкість у роботі – конструкція дозволяє змістити центр ваги ближче до задньої осі.
- Підтримка гідравліки – передбачено місце для гідроциліндра та кронштейни вертикальних талрепів.
- Надійність – використані товстостінні сталеві елементи та зварна конструкція для максимальної міцності.
- Гнучке регулювання – верхній і вертикальні талрепи дозволяють точно налаштувати положення навісного обладнання.
Особливості конструкції

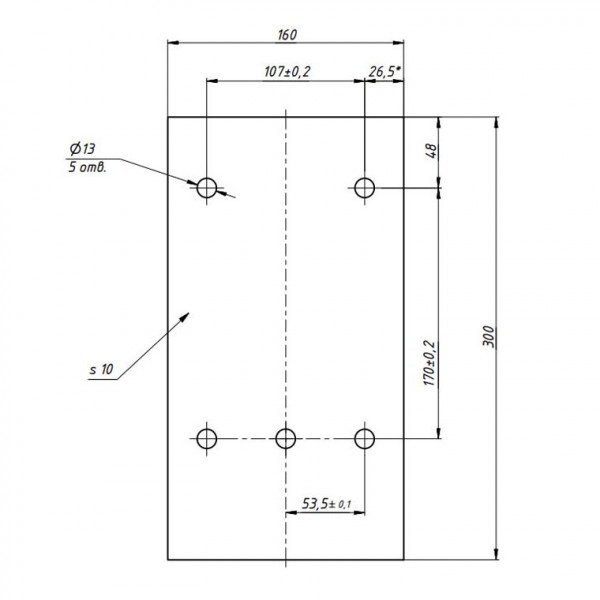

- Основа каркаса – сталева плита 300×160×10 мм з п’ятьма отворами Ø13 мм
- Важелі – зі зварених сталевих смуг 50×8 мм
- Кронштейни і проставки – для монтажу важелів, гідроциліндра та талрепів
- Всі компоненти зібрані для максимальної жорсткості й стабільності роботи
Рекомендовані параметри гідроциліндра
- Діаметр штока – Ø28 мм
- Загальна довжина – 290 мм
- Відстань між кріпленнями в складеному стані – 280 мм
- Вихід під шланги – під штуцер М18 (збоку)

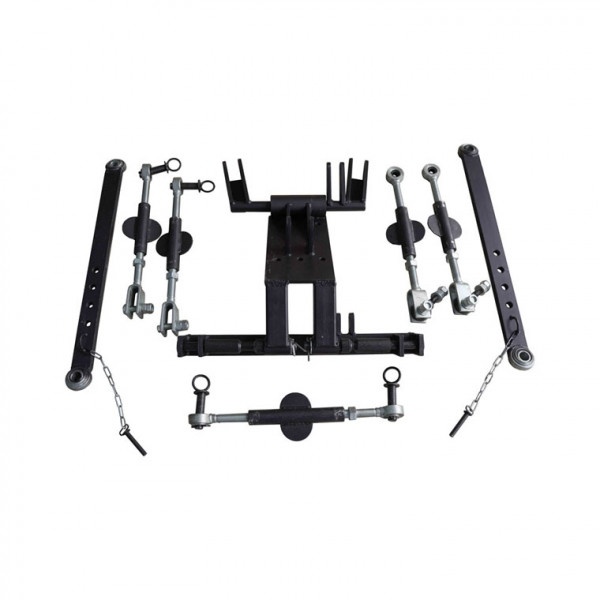

Комплектація
- Каркас з кріпленням гідроциліндра (2 осі і проставки) – 1 компл.
- Важелі – 2 шт.
- Верхній талреп – 1 шт.
- Талреп з приєднувальним вузлом – 2 шт.
- Вертикальний талреп – 2 шт.
- Тавотниці – 2 шт.
Технічні характеристики
- Вага комплекту – 40,5 кг
